往复活塞式压缩机工作原理与技术解析

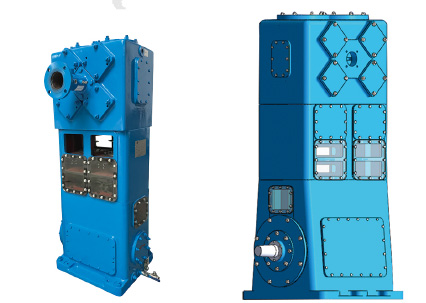

往复活塞式压缩机（Reciprocating Piston Compressor）是工业领域广泛应用的气体压缩设备，其通过活塞在气缸内的周期性往复运动实现气体的吸入、压缩与排出。本文将从‌核心原理、结构组成、热力学特性、应用场景及维护要点‌五个维度，系统解析其工作机制与技术优势。

一、核心工作原理：四阶段循环与能量转化

1. ‌工作循环的四阶段‌

往复活塞式压缩机的工作过程基于‌等熵压缩理论‌，单次循环包括以下四个阶段（以单作用气缸为例）：

（1）膨胀阶段‌

活塞从上止点（TDC）开始向下运动，气缸容积逐渐增大，残留的高压气体膨胀，压力降低至略低于进气压力。此阶段‌进气阀与排气阀均关闭‌，为吸气做准备。

（2）吸气阶段‌

当气缸内压力低于进气管压力时，‌进气阀开启‌，气体在压差作用下进入气缸。活塞持续下行至下止点（BDC），完成气体吸入。

（3）压缩阶段‌

活塞从下止点向上运动，气缸容积减小，气体被压缩。此时‌进气阀关闭‌，气体压力与温度随容积减小而升高，直至压力超过排气管路压力。

（4）排气阶段‌

排气阀开启‌，压缩气体被推入排气管路。活塞到达上止点后，排气阀关闭，残余气体留在气缸余隙容积中，进入下一循环。

关键参数‌：

压缩比（Pressure Ratio）：排气压力与进气压力之比，通常为‌2:1~10:1‌，高压机型可达30:1以上。

行程容积（Swept Volume）：活塞单次运动扫过的容积，决定压缩机理论排气量。

2. ‌双作用气缸的增效设计‌

在双作用气缸中，活塞两端均设气阀，‌活塞的每一次往复运动可完成两次压缩循环‌：

活塞向上运动时，上端压缩气体并排气，下端同时吸入气体；

活塞向下运动时，下端压缩气体并排气，上端吸入气体。

此设计使排气量提升约‌80%‌，适用于大流量需求场景（如天然气增压站）‌。

二、核心结构组件与功能

1. ‌动力传输系统‌

曲轴与连杆‌：将电动机的旋转运动转化为活塞的直线往复运动。曲轴通常采用‌合金钢锻件‌，表面渗碳处理以增强耐磨性；

十字头与滑道‌：连接连杆与活塞杆，限制活塞侧向力，减少气缸磨损；

飞轮‌：储存动能，平衡活塞往复惯性力，降低转速波动。

2. ‌压缩系统‌

气缸‌：内壁需高硬度与低摩擦系数，材质多为‌铸铁、铝合金或镀铬钢‌，高压气缸采用多层筒体设计；

活塞与活塞环‌：活塞环（气环与油环）密封气体并刮除缸壁多余润滑油，材料常为‌石墨填充聚四氟乙烯（PTFE）或金属复合材料‌；

气阀组件‌：包括弹簧阀片、阀座与升程限制器。阀片材料需耐疲劳（如‌瑞典钢SAE 9254‌），响应频率达‌200~500Hz‌。

3. ‌辅助系统‌

冷却系统‌：水冷气缸夹套或风冷翅片，控制压缩过程温升（排气温度通常≤160℃）；

润滑系统‌：强制油泵循环或飞溅润滑，减少摩擦热并延长部件寿命；

安全装置‌：压力释放阀、温度传感器与振动监测模块，防止超压或机械故障。

三、热力学分析与效率优化

1. ‌理想循环与实际偏差‌

理想循环（PV图）‌：假设无余隙容积、无泄漏且压缩过程为等熵，理论示功图为矩形；

实际循环修正‌：

余隙容积影响‌：高压气体残留在气缸内，导致实际吸气量减少（容积效率降低10%~30%）；

热交换损失‌：气体与缸壁热交换使压缩过程偏离等熵曲线；

阀片滞后‌：气阀开启/关闭延迟造成压力波动与能量损失。

2. ‌效率提升技术‌

多级压缩与级间冷却‌：将压缩过程分为2~4级，每级压缩后冷却气体，降低功耗（等温效率提升15%~40%）；

可变余隙容积调节‌：通过调整气缸余隙容积实现10%~100%排气量无级调节，适应负载变化；

低摩擦涂层‌：气缸内壁喷涂类金刚石（DLC）涂层，摩擦系数降低至0.05以下。

四、应用场景与技术优势

1. ‌工业领域典型应用‌

石油化工‌：压缩氢气、氮气等工艺气体，压力范围‌0.5~100MPa‌；

制冷系统‌：作为制冷剂（如氨、氟利昂）的循环动力源，适配低温工况（-50℃~+150℃）；

天然气加气站‌：多级压缩机组将管道气加压至25MPa，注入CNG储气瓶。

2. ‌技术优势与局限性‌

优势‌ ‌局限性‌

高压输出（可达300MPa） 振动与噪声较大（＞85dB）

适应小流量高压力场景 体积庞大，重量高

维护成本低，部件可更换 连续运行可靠性低于离心式

五、维护要点与故障诊断

1. ‌日常维护项目‌

气阀检查‌：每500小时清洗阀片，检查弹簧弹力与密封面平整度；

润滑油更换‌：每2000小时更换符合ISO VG 68标准的合成润滑油；

对中校准‌：每年检测曲轴-电机对中度，偏差≤0.05mm/m。

2. ‌常见故障与处理‌

排气温度过高‌：检查冷却水流量、气缸润滑或气阀泄漏；

异常振动‌：排查地脚螺栓松动、连杆轴承磨损或活塞杆弯曲；

排气量下降‌：清洁空气滤清器、调整余隙容积或更换磨损活塞环。

结语

往复活塞式压缩机凭借其‌高压输出能力、高性价比及成熟的维护体系‌，在工业气体压缩领域占据不可替代的地位。随着材料科技与智能监测技术的发展，其效率与可靠性将持续提升，未来将向‌节能化、智能化‌方向演进，例如集成物联网（IoT）传感器实现预测性维护，或采用氢能驱动实现零碳排放‌。
